Указатель проверки совпадения фаз УПСФ-10-УНТЕХ

Указатель проверки совпадения фаз УПСФ-10-УНТЕХ предназначен для проверки совпадения фаз кабельных и воздушных линий 6−10 кВ, для освещения места касания токоведущих частей в условиях недостаточной освещенности. Выпускается в двух исполнениях(исполнение 1 и исполнение 2).
Указатель УПСФ-10-УНТЕХ выполнен из двух неразъемных стеклопластиковых корпусов, соединенных несъемным высоковольтным изолирующим проводом с силиконовой изоляцией (рис. 1).

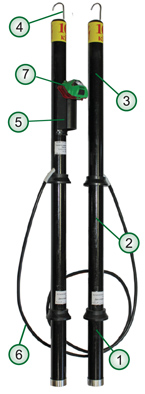

◄ Рис. 1. Внешний вид УПСФ-10-УНТЕХ
1 — рукоятка;
2 — изолирующая часть;
3 — рабочая часть;
4 — контакт-наконечник;
5 — затенитель;
6 — высоковольтный провод;
7 — электроизолированный курсовой фонарь VONATEX™.

Каждый корпус состоит из рукоятки 1, изолирующей части 2, рабочей части 3, контактов-наконечников 4.
Внутри рабочих частей указателя размещены высоковольтные диоды и балластные резисторы. Одна из рабочих частей содержит светодиодный индикатор активного тока (не более 15 мА), протекающего через устройство.
Для избежания влияния солнечного света индикатор закрыт несъемным затенителем 5.
На затенителе 5 с помощью гибкого держателя со страховочным шнуром закреплен курсовой фонарь VONATEX™ 7.
Длина высоковольтного провода, соединяющего рабочие части указателя, не менее 1500 мм. Применяемый соединительный высоковольтный провод с силиконовой изоляцией сохраняет гибкость во всем диапазоне температуры эксплуатации указателя напряжения (от +40 до –40°С).
Указатель проверки совпадения фаз УПСФ-10-УНТЕХ кроме основного назначения может успешно применяться как двухполюсный указатель для определения наличия/отсутствия напряжения 6–10 кВ переменного и 3 кВ постоянного тока железных дорог (рис. 2), особенно в условиях наведенного напряжения, для проверки целостности высоковольтных предохранителей (рис. 3), отключенного положения фаз выключателей (рис. 4), а также для проверки совпадения фаз на отключенном линейном разъединителе ВЛ 6–10 кВ.
Эту опасную операцию можно разделить на две безопасные: сначала без подъема на опору с помощью указателя УПСФ-10-УНТЕХ и двух универсальных электроизолирующих штанг проверить совпадение фаз на разъединителе ВЛ; затем, при несовпадении фаз, в ячейке со снятым напряжением заменить несовпадающие фазы.
С помощью указателя проверки совпадения фаз УПСФ-10-УНТЕХ можно во многих случаях отличить наведенное напряжение от рабочего.
Для проверки наличия или отсутствия напряжения на каждой фазе необходимо контактом-наконечником одной рабочей части указателя проверки совпадения фаз коснуться заземленной части электроустановки, а другой — проверяемой токоведущей части.
Работа указателя УПСФ-10-УНТЕХ основана на протекании активного тока между двумя рабочими частями, поэтому при касании токоведущих элементов одной рабочей частью свечения не будет, даже если напряжение присутствует.
Для повышения безопасности и производительности работы включают электроизолированный курсовой фонарь VONATEX™.

◄ Рис. 2. Определение исправности разъединителя на ВЛ 10 кВ с поверхности земли с помощью указателя УПСФ-10-УНТЕХ и двух электроизолирующих штанг ШЭУ.
Даже на фоне солнечного неба отчетливо виден красный свет светодиода-индикатора повышенной яркости, указывающий на наличие линейного напряжения
◄ Рис. 3. Определение целостности высоковольтных предохранителей сземли спомощью указателя УПСФ-10-УНТЕХ идвух универсальных штанг ШЭУ-10-5-6,6

◄ Рис. 4. Проверка отключенного (включенного) положения всех фаз выключателя на подстанции повышает безопасность работающих на линии. В положении «отключено» индикация указателя УПСФ-10-УНТЕХ срабатывает, «включено» — не срабатывает

                      Технические характеристики
