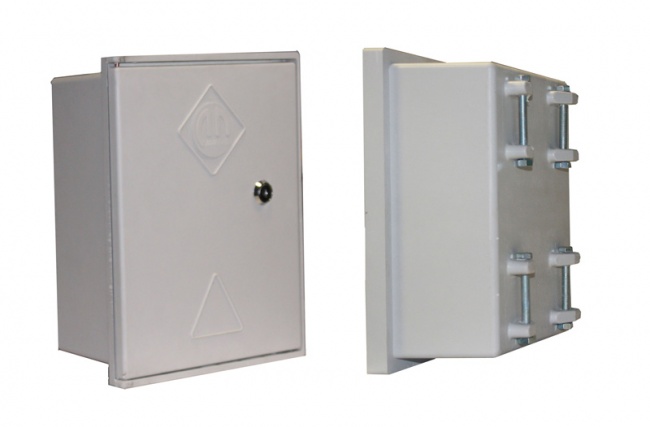

Антивандальный корпус конструктивно состоит из двух деталей: собственно корпуса изделия и дверки. Такая конструкция позволяет максимально защитить устанавливаемые элементы от воздействия пыли и влаги. В качестве уплотнителя используется резиновый профиль. IP 44 (IP54 с уплотнителем). Ключ с единым секретом замка (почтовый).
Внутри корпуса предусмотрены 3 горизонтальных отлива (расстояние между ними 60 мм) для крепления монтажной панели и DIN-рейки. Монтажная панель из АБС-пластика крепится саморезами. Материал корпуса легко обрабатывается инструментом для металла. Возможно нанесение отверстий для крепления и ввода/вывода кабеля необходимого диаметра согласно чертежей заказчика.
Корпус 2х1х1 пользуется спросом для установки: малой группы автоматических выключателей, УЗО, группа автомат с розеткой, плинты типа БКТ в количестве 20 пар и типа KRONE до 90 пар.
Базовая комплектация корпуса: монтажная панель, ключ стационарного замка, знак электрического напряжения.
По заявке потребителя завод может укомплектовать: Сальниками, дин-рейкой, металлической перфорированной лентой для крепления на опору.
| Размеры (ВхШхГ), мм | Толщина стенок, мм | Габариты монтажной панели, мм | Вес, кг |
|---|---|---|---|
| 240х180х110 | 3-6 | 230х160 | 1,8 |
.jpg)
.jpg)
С плинтами типа KRONE С автоматом
| Возможно комплектование стойками. На корпусе предусмотрено крепление на опору плотного прилегания (круглую или прямоугольную). Высота стойки 1580 мм или 1920 мм. Платформа для крепления щита 170х85 мм. Трубы для ввода/вывода кабеля Ø 48х3 мм. Для удобства подвода/отвода кабеля предусмотрен изгиб трубы.
Стойки предварительно грунтуются и окрашиваются эмалью либо по согласованию с заказчиком оцинковываются методом горячего цинкования. Способ установки: бетонирование, допускается крепление стойки на анкерные болты. |
Отверстия в корпусе под монтаж стойки
|
| Стена | Опора | Стойка |
 |
 |
 |
 |
 |
|
Внимание! Корпуса ЩРС поставляются пустыми. Монтаж электрики и электроники осуществляются силами Заказчика. При установке монтажной панели (МП) название корпуса изменяется на ЩМП. При добавлении окошка смотрового (ромбовидное, прямоугольное, с шторкой и без) корпус с монтажной панелью изменяется на ЩУР.
