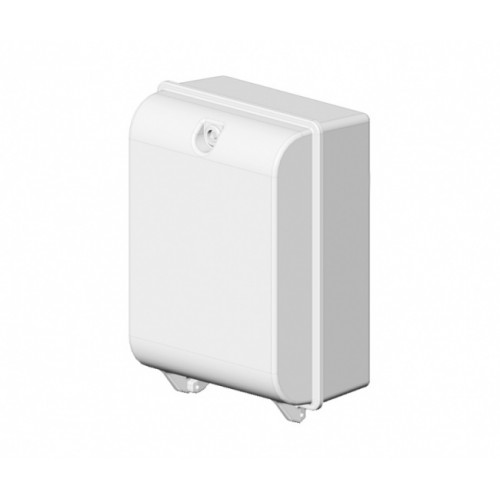

Антивандальный корпус конструктивно состоит из двух деталей: собственно корпуса изделия и двери. Такая конструкция позволяет максимально защитить устанавливаемые элементы от воздействия пыли и влаги. IP54 с уплотнителем. В качестве уплотнителя используется силикон. Замок с треугольной личинкой (1шт).
Корпус 3х2х1 используется для установки группы автоматических выключателей до 16 шт, УЗО, устройства заземления, рубильника, группы автомат и розеткой, счетчика однофазного с группой из 6 автоматических выключателей.
| Размеры (ВхШхГ), мм | Толщина стенок, мм | Габариты монтажной панели, мм | Вес, кг |
|---|---|---|---|
| 400х290х173 | 3-6 | 300х225х4 | 2,5 |
Базовая комплектация корпуса: монтажная панель, ключ стационарного замка, знак электрического напряжения.
По заявке потребителя корпус комплектуется: Сальниками, дин-рейкой, металлической перфорированной лентой для крепления на опору.
Внутри корпуса предусмотрены 4 круглых отлива для крепления монтажной панели болтами М6х20. Для крепления на стену или опору предусмотрены 4 наплыва.
Корпуса монтируются: стена, в стену, опора, стойка.
Возможно комплектование стойками. Высота стойки 1580 мм или 1920 мм. Платформа для крепления щита 170х85 мм.
Трубы для ввода/вывода кабеля Ø 48х3 мм. Для удобства подвода/отвода кабеля предусмотрен изгиб трубы.
В качестве защитно-декоративного покрытия стойки предварительно грунтуются и окрашиваются эмалью либо по согласованию с заказчиком оцинковываются методом горячего цинкования.
Способ установки стойки: бетонирование, крепление на анкерные болты.
| Стена | Опора | Стойка |
 |

200 мм от опоры / упрощенный вариант |
.jpg) |
Комплект крепежных элементов |
Кронштейн ОКЩУ-54
Кронштейн ККО-4(5)22.001 |
 |
Внимание! Корпуса ЩРС поставляются пустыми. Монтаж электрики и электроники осуществляются силами Заказчика. При установке монтажной панели (МП) название корпуса изменяется на ЩМП. При добавлении окошка смотрового (ромбовидное, прямоугольное, с шторкой и без) корпус с монтажной панелью изменяется на ЩУР.
