Штанги дополнительные (дополнительные звенья) для штанг ШЭУ® являются электроизолирующими штангами-удлинителями и предназначены для увеличения длины многозвенных штанг ШЭУ® с дискретностью 1,4–1,55 м. Штанги дополнительные ДЗ и ДЗКФ предназначены для увеличения на 1,4 м длины обычной многозвенной штанги ШЭУ®. Штанга дополнительная усиленная ДЗУ позволяет увеличить на 1,55 м длину штанги ШЭУ®, предназначенной для выполнения работы на бóльшей высоте и с рабочими органами бóльшего веса. Штанга дополнительная переходная ДЗУП предназначена для соединения обычного звена штанги ШЭУ® с усиленным звеном и позволяет увеличить длину штанги на 1,55 м.
Штанга дополнительная ДЗД для многозвенных штанг ШЭУ® для работы в условиях с повышенной влажностью снабжена специальной диэлектрической накладкой (а).
Штанга дополнительная ДЗКФ с курсовым электроизолированным фонарем VONATEXтм для многозвенных штанг ШЭУ® снабжена резьбовым наконечником (б) длиной 40 мм и курсовым электроизолированным фонарем VONATEXтм с неизолированным держателем, который закрепляется на резьбовом наконечнике с помощью насадки для оперативных переключений (в).
Штанги не предназначены для работы в среде, содержащей электропроводную пыль и агрессивные газы в повышенной концентрации.
Условия эксплуатации штанг:
● интервал рабочей температуры от – 45 до + 45 ºС;
● относительная влажность при +25 ºС до 98 % (кроме штанги дополнительной ДЗД, для которой относительная влажность при +25 ºС до 100 %).
 |
 |
 |

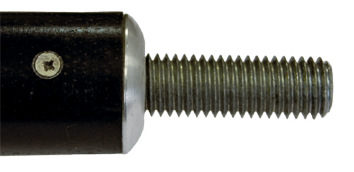

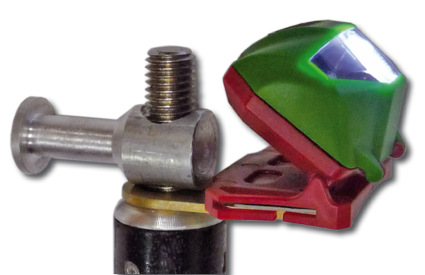

| а — специальная диэлектрическая накладка | б — резьбовой наконечник | в — курсовой электроизолированный фонарь VONATEXтм |
|
Наименование параметра, единица измерения
|
Наименование штанги дополнительной
|
||||
|
Штанга дополнительная ДЗ для многозвенных штанг ШЭУ®
|
Штанга дополнительная ДЗД для многозвенных штанг ШЭУ® для работы в условиях с повышенной влажностью
|
Штанга дополнительная усиленная ДЗУ для многозвенных штанг ШЭУ®
|
Штанга дополнительная усиленная переходная ДЗУП для многозвенных штанг ШЭУ®
|
Штанга дополнительная ДЗКФ с курсовым электроизолированным фонарем VONATEXтм для многозвенных штанг ШЭУ®
|
|
|
Масса звена, не более, кг
|
0,5
|
0,6
|
1,3
|
1,6
|
0,6
|
|
Увеличение длины штанги ШЭУ®, не менее, м
|
1,4
|
1,4
|
1,55
|
1,55
|
1,4
|
|
Длина транспортная, не более, м
|
1,6
|
1,6
|
1,75
|
1,75
|
1,65
|
|
Диаметр, мм
|
31–36
|
31–36
|
43–52
|
43–52
|
31–36
|
Технические характеристики штанг дополнительных для многозвенных штанг ШЭУ®
|
№ поз.
|
Составная часть комплекта |
Наименование штанги дополнительной |
||||
|
Штанга дополнительная ДЗ для многозвенных штанг ШЭУ®
|
Штанга дополнительная ДЗД для многозвенных штанг ШЭУ® для работы в условиях с повышенной влажностью |
Штанга дополнительная усиленная ДЗУ для многозвенных штанг ШЭУ®
|
Штанга дополнительная усиленная переходная ДЗУП для многозвенных штанг ШЭУ®
|
Штанга дополнительная ДЗКФ, с курсовым электроизолированным фонарем VONATEXтм, для многозвенных штанг ШЭУ®
|
||
|
1 |
Штанга дополнительная ДЗ, шт.
|
1 |
— |
— |
— |
— |
|
2 |
Штанга дополнительная ДЗД, шт.
|
— |
1 |
— |
— |
— |
|
3 |
Штанга дополнительная ДЗУ, шт.
|
— |
— |
1 |
— |
— |
|
4 |
Штанга дополнительная ДЗУП, шт.
|
— |
— |
— |
1 |
— |
|
5 |
Штанга дополнительная ДЗКФ, шт.
|
— |
— |
— |
— |
1 |
|
|
Фонарь курсовой электроизолиро-ванный VONATEXтм, шт.
|
— |
— |
— |
— |
1 |
|
Насадка для оперативных переключений (материал — дюралюминий), шт.
|
— |
— |
— |
— |
1 |
|
|
Чехол, шт.
|
1 |
1 |
1 |
1 |
1 |
|
|
Руководство по эксплуатации, экз.
|
+ |
+ |
+ |
+ |
+ |
|
