Штанги разрядные для ВЛ предназначены для уменьшения значения наведенного напряжения перед установкой переносного заземления на провода ВЛ напряжением 35–330 кВ.

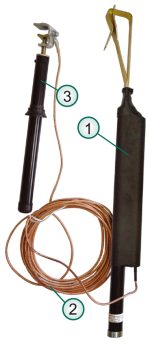

Штанга разрядная для ВЛ содержит рабочую часть 1 с токоограничивающими резисторами и зажимом для установки на провода ВЛ, съемную штангу электроизолирующую универсальную на рабочее напряжение ВЛ, выполняющую функцию изолирующей части и рукоятки, заземляющий многожильный медный провод 2 в изоляционной оболочке и заземляющую струбцину с электроизолирующей штангой-рукояткой 3.
Рабочая часть разрядной штанги снабжена электродинамическим пружинным зажимом и соединительной частью из конусной стеклопластиковой трубки для присоединения по скользящей посадке к штанге электроизолирующей универсальной ШЭУ®, которая выполнена двух- или трехзвенной, а для крепления к конструкциям опоры в месте расположения ограничительного кольца снабжена специальной лентой длиной не менее 750 мм.
Штанга-рукоятка заземляющей струбцины снабжена ограничительным кольцом, отделяющим изолирующую часть от рукоятки. Торец штанги-рукоятки надежно закрыт для предотвращения попадания внутрь штанги влаги и загрязнений.
Крепление изолирующей части штанги-рукоятки к деталям струбцины выполнено винтами не менее, чем в трех местах. Диаметр резьбы ходового винта струбцины — 12 мм. Длина резьбы в отверстии для ходового винта струбцины не менее 80% от диаметра резьбы винта.
Заземляющий провод сечением 10 мм2 выполнен в прозрачной морозостойкой изоляции из полиуретана. На изоляции нанесена маркировка сечения провода, допустимой температуры эксплуатации и наименование изготовителя штанги. Для обеспечения высокой устойчивости к излому и высокой гибкости многожильный медный заземляющий провод выполнен с жилами диаметром не более 0,2 мм.
Концы заземляющего провода запрессованы в медные луженые кабельные наконечники и соединены с зажимом и заземляющей струбциной болтовым соединением с резьбой не менее 8 мм и пружинной шайбой. На место соединения провода с кабельным наконечником надеты две прозрачные термоусаживаемые трубки.
Условия эксплуатации разрядных штанг для ВЛ:
● интервал рабочей температуры от – 45 до + 45 ºС;
● относительная влажность при +20 ºС до 80 %.
|
Технические характеристики разрядных штанг для ВЛ
|
||
|
Наименование параметра
|
Тип штанги
|
|
|
Штанга разрядная для ВЛ 35–110 кВ ШЭУ-35-110Р
|
Штанга разрядная для ВЛ 220–330 кВ ШЭУ-220-330Р
|
|
|
Рабочее напряжение, кВ
|
35–110
|
220–330
|
|
Длина электроизолирующей штанги в сборе, м, не менее
|
2,2
|
3,8
|
|
Длина заземляющего провода, м, не менее
|
12
|
15
|
|
Масса комплекта поставки, кг, не более
|
4,8
|
6,8
|
|
Транспортная длина, м, не более
|
1,65
|
|
|
Диаметр изолирующей штанги-рукоятки, мм, не менее
|
30
|
|
|
Длина рукоятки изолирующей штанги-рукоятки, мм, не менее
|
200
|
|
|
Длина изолирующей части штанги-рукоятки, мм, не менее
|
150
|
|
|
Диаметр резьбы ходового винта заземляющей струбцины, мм, не менее
|
12
|
|
|
Комплектация поставки разрядных штанг для ВЛ
|
||
|
Составная часть комплекта
|
Тип штанги
|
|
|
Штанга разрядная для ВЛ 35–110 кВ ШЭУ-35-110Р
|
Штанга разрядная для ВЛ 220–330 кВ ШЭУ-220-330Р
|
|
|
Рабочая часть штанги разрядной ШЭУ-35-110Р с заземляющим проводом и струбциной, шт.
|
1
|
–
|
|
Рабочая часть штанги разрядной ШЭУ-220-330Р с заземляющим проводом и струбциной, шт.
|
–
|
1
|
|
Штанга электроизолирующая ШЭУ-110-2-2,2КФ, шт.
|
1
|
–
|
|
Штанга электроизолирующая ШЭУ-330-3-3,8КФ, шт.
|
–
|
1
|
|
Чехол для рабочей части штанги разрядной, шт.
|
1
|
1
|
|
Чехол для электроизолирующей штанги, шт.
|
1
|
1
|
|
Руководство по эксплуатации, экз.
|
1
|
1
|
