Штанги электроизолирующие универсальные ШЭУ-15-1-1,0КФ, ШЭУ-35-1-1,6КФ, ШЭУ-110-2-2,2КФ, ШЭУ-220-3-3,7КФ, ШЭУ-330-3-3,8КФ с курсовым электроизолированным фонарем VONATEXтм предназначены для использования в качестве изолирующих штанг для выполнения различных работ под напряжением в электроустановках до 330 кВ.
Совместно с дополнительными устройствами и приспособлениями универсальные штанги ШЭУ® позволяют выполнять следующие работы:
● определять наличие/отсутствие напряжения на токоведущих частях электрооборудования 6–330 кВ совместно с указателем высокого напряжения УВНК-10Б-УНТЕХ и его модификациями;
● проверять совпадение фаз 3–20 кВ с помощью специальных фазировочных насадок (указатель проверки совпадения фаз УПСФ-10-УНТЕХ и его модификации);
● различать рабочее и наведенное напряжение с помощью указателя высокого напряжения УВНК-10Б-УНТЕХ (контактная часть), указателя напряжения для проверки совпадения фаз УПСФ-10-УНТЕХ и указателей низкого напряжения УНВЛ-0,4-УНТЕХ или УНВЛ-0,4М-УНТЕХ с земли на ВЛ 0,4–35 кВ;
● освещать рабочую зону с помощью курсового фонаря VONATEXтм.
Штанги ШЭУ-220-3-3,7КФ и ШЭУ-330-3-3,8КФ с дополнительными звеньями позволяют также выполнять с поверхности земли следующие работы:
● обрезать веток и сучьев деревьев вблизи проводов ВЛ (совместно со специальными пилами и секаторами);
● спиливать ветки и сучья вблизи ВЛ специальной пилой ШЭУП;
● снимать посторонние предметы с проводов и шин.
Для присоединения различных приспособлений штанги ШЭУ® на напряжение 6–330 кВ в основном исполнении снабжены стальным резьбовым наконечником.

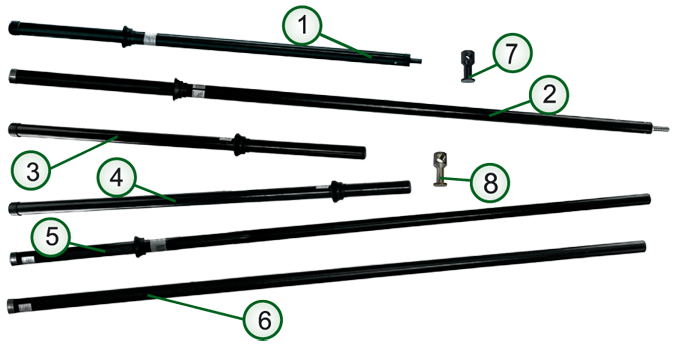

Комплектующие звенья и принадлежности универсальных электроизолирующих штанг ШЭУ® на напряжение 6–330 кВ
1 — электроизолирующая штанга на напряжение до 15 кВ;
2 — электроизолирующая штанга на напряжение до 35 кВ;
3 — штанга-насадка на 110 кВ (длина 0,9 м);
4 — штанга-насадка электроизолирующая (длина 1,0 м);
5 — штанга-удлинитель с дополнительным ограничительным кольцом;
6 — штанга-удлинитель;
7 — насадка для оперативных переключений из полиамида;
8 — насадка для оперативных переключений из дюралюминия;
Курсовой электроизолированный фонарь VONATEXтм
|
Тип штанги
|
ШЭУ-15-1-1,0КФ* |
ШЭУ-20-1-1,6КФ |
ШЭУ-35-1-1,6КФ |
ШЭУ-110-2-2,2КФ |
ШЭУ-220-3-3,7КФ |
ШЭУ-330-3-3,8КФ |
|
Рабочее напряжение, кВ
|
0,4–15
|
6–20
|
6–35
|
6–110
|
6–220
|
6–330
|
|
Масса штанги в сборе, не более, кг
|
0,6
|
0,7
|
0,7
|
1,1
|
1,5
|
1,6
|
|
Длина изолирующей части, не менее, мм
|
700
|
1 200
|
1 200
|
1 700
|
2 900
|
3 000
|
|
Длина рукоятки, не менее, мм
|
300
|
400
|
400
|
600
|
800
|
800
|
|
Общая длина штанги, не менее, мм
|
1 000
|
1 600
|
1 600
|
2 300
|
3 700
|
3 800
|
|
Количество звеньев
|
1
|
1
|
1
|
2
|
3
|
3
|
*Для повышения электробезопасности штанга ШЭУ-15-1-1,0КФ снабжается предохранительной электроизолирующей гайкой для резьбового наконечника.
Диаметр изолирующей части 31–33 мм; диаметр рукоятки — 30–36 мм.
Диаметр резьбы наконечника штанг в основном исполнении — М 14 мм.
 |
 |
 |
| Насадка оперативная из дюралюминия | Стальной резьбовой наконечник | Предохранительная электроизолирующая гайка |
Комплектация поставки штанг ШЭУ®на напряжение 6–330 кВ
|
Составная часть
комплекта |
ШЭУ-15-1-1,0КФ
|
ШЭУ-20-1-1,6КФ
|
ШЭУ-35-1-1,6КФ
|
ШЭУ-110-2-2,2КФ
|
ШЭУ-220-3-3,7КФ
|
ШЭУ-330-3-3,8КФ
|
|
Штанга электро-изолирующая до 15 кВ
|
1*
|
—
|
—
|
—
|
—
|
—
|
|
Штанга электро-изолирующая до 35 кВ
|
—
|
1
|
1
|
1
|
1
|
1
|
|
Штанга-насадка на 110 кВ (длина 0,9 м)
|
—
|
—
|
—
|
1
|
1
|
—
|
|
Штанга-насадка
(длина 1,0 м) |
—
|
—
|
—
|
—
|
—
|
1
|
|
Штанга-удлинитель
|
—
|
—
|
—
|
—
|
—
|
1
|
|
Штанга-удлинитель с дополнительным кольцом
|
—
|
—
|
—
|
—
|
1
|
—
|
Условия эксплуатации: — интервал рабочих температур от – 45 до + 45 ºС; — относительная влажность при +25 ºС до 98 %.
Средний срок службы штанг — 15 лет.
Гарантийный срок эксплуатации штанг — 3 года со дня продажи.
По согласованию дополнительно поставляются:
● приспособление для снятия предохранителей;
● указатель высокого напряжения УВНК-10Б-УНТЕХ;
● измерительная рулетка;
● очки защитные.
