Штанги электроизолирующие универсальные ШЭУ® с обычными звеньями для работы в условиях с повышенной влажностью(во время дождя, тумана, снегопада) предназначены для применения в качестве основного электрозащитного средства в электроустановках напряжением выше 1 кВ.
С помощью штанг выполняют различные виды работ в электроустановках переменного тока напряжением 6–15 кВ (в условиях с повышенной влажностью) и 6–330 кВ (в нормальных погодных условиях), а также вблизи от них, в соответствии с инструкциями по применению штанг ШЭУ® производства ЗАО «Техношанс».
Изготовление штанг с рабочим напряжением 35–330 кВ в исполнении для условий с повышенной влажностью необходимо для того, чтобы обеспечить возможность установки (снятия) переносного заземления, птицезащитного устройства и т. д. на отключенной ВЛ при наличии наведенного напряжения во время дождя, тумана, снегопада.
С помощью штанги ШЭУ-15-3-3,8ДКФ выполняют также следующие виды работ:
● включение и отключение предохранителя-разъединителя типа ПРВТ-10;
● снятие и установка патрона предохранителя-разъединителя ПРВТ-10 с целью замены элемента с плавкой вставкой.
Для присоединения различных приспособлений штанги ШЭУ® снабжены стальным резьбовым наконечником с резьбой М14.
Диаметр рукоятки штанг ШЭУ® с обычными звеньями не превышает 36 мм.
Диаметр изолирующей части составляет 31–33 мм.
Транспортная длина штанг ШЭУ® с обычными звеньями не превышает 1,65 м.
Курсовой влагостойкий электроизолированный ударопрочный фонарь VONATEXтм, снабженный неизолированным держателем, позволяет освещать рабочую зону, что повышает безопасность и производительность работы в действующих установках в условиях с недостаточной освещенностью.
Все звенья штанг снабжены специальными изолирующими конусообразными накладками для обеспечения электрической прочности во время дождя, тумана, снегопада.

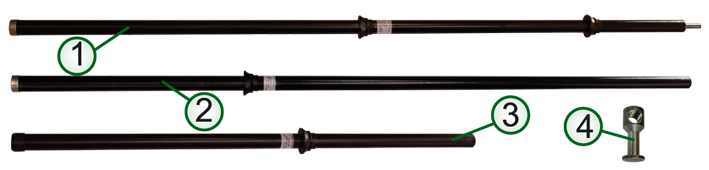

Состав комплекта звеньев штанги электроизолирующей универсальной ШЭУ-15-3-3,8ДКФ на напряжение до 15 кВ для работы в условиях с повышенной влажностью:
1 — штанга электроизолирующая до 15 кВ;
2 — штанга-удлинитель (дополнительное звено);
3 — штанга электроизолирующая до 15 кВ;
4 — насадка для оперативных переключений из дюралюминия
 |
Специальная изолирующая накладка |
|
Тип штанги
|
ШЭУ-20(15)-1-1,6ДКФ
|
ШЭУ-15-
3-3,8ДКФ |
ШЭУ-35(15)-1-1,6ДКФ
|
ШЭУ-110(15)-2-2,2ДКФ
|
ШЭУ-220(15)-3-3,7ДКФ
|
ШЭУ-330(15)-3-3,8ДКФ
|
|
Рабочее напряжение в нормальных погодных условиях, кВ
|
6–20
|
6–15
|
6–35
|
6–110
|
6–220
|
6–330
|
|
Рабочее напряжение в условиях с повышенной влажностью, кВ
|
6–15
|
|||||
|
Масса штанги в сборе, не более, кг
|
0,8
|
1,9
|
0,8
|
1,2
|
1,7
|
1,9
|
|
Длина изолирующей части, не менее, мм
|
1200
|
|||||
|
Длина рукоятки, не менее, мм
|
400
|
600
|
400
|
600
|
800
|
800
|
|
Общая длина штанги, не менее, мм
|
||||||
|
Количество звеньев
|
1
|
3
|
1
|
2
|
3
|
3
|
 |
Курсовой электроизолированный влагостойкий ударопрочный фонарьVONATEXтм с неизолированным держателем |
