Указатель низкого напряжения контактной сети УННКС-90-1000-УНТЕХ предназначен для определения наличия или отсутствия напряжения в электроустановках постоянного и переменного тока до 1 000 В, для контактной сети метрополитена, а также для проверки совпадения фаз в электроустановках переменного тока напряжением до 1 000 В.

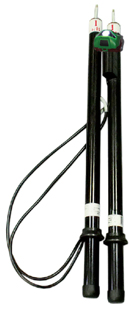

◄ Рис. 1. Указатель напряжения УННКС-90-1000-УНТЕХ
Принцип работы указателя напряжения основан на протекании активного тока при непосредственном прикосновении к токоведущим частям.
Указатель состоит из двух корпусов, содержащих элементы электрической схемы (рис. 1). Корпуса указателя соединены между собой гибким проводом с силиконовой изоляцией. Электрическая схема двухполюсного указателя напряжения содержит контакты-наконечники и светодиодные индикаторы наличия напряжения. Для лучшей видимости свечения светодиодов в солнечную погоду и для защиты глаз пользователя в темном помещении на указателе установлен затенитель. На затенителе с помощью гибкого держателя со страховочным шнуром закреплен курсовой фонарь VONATEX™, обеспечивающий повышение безопасности и производительности работы в условиях недостаточной освещенности.
Технические характеристики УННКС-90-1000-УНТЕХ
| Наименование, единица измерения и значение параметра | |
| Минимальное напряжение постоянного тока, при котором срабатывает индикация указателя, В |
25–42 |
| Максимальное рабочее напряжение, В |
1 000 |
| Длина соединительного высоковольтного провода указателя, м, не менее |
1 500 |
| Масса, кг, не более |
0,8 |
