Указатели низкого напряжения для воздушной линии УНВЛ-0,4-УНТЕХ предназначены для определения наличия или отсутствия напряжения на ВЛ электропередачи переменного тока напряжением до 0,4 кВ, линиях связи, а также для проверки совпадения фаз в электроустановках переменного тока напряжением до 0,4 кВ, для освещения места касания токоведущих .частей в условиях недостаточной освещенности.
Указатель УНВЛ-0,4М-УНТЕХ позволяет измерять напряжение с помощью любого внешнего вольтметра. Применение УНВЛ-0,4-УНТЕХ и УНВЛ-0,4М-УНТЕХ совместно с универсальными электроизолирующими штангами ШЭУ позволяет выполнять вышеуказанные работы с поверхности земли (без подъема на опоры ВЛ и т. п.).
◄ Рис. 1. Внешний вид указателя напряжения для воздушной линии УНВЛ-0,4-УНТЕХ
1 — рукоятка;
2 — изолирующая часть;
3 — рабочая часть;
4 — контакт-наконечник;
5 — затенитель;
6 — соединительный провод;
7 — ограничительное кольцо;
8 — электроизолированный курсовой фонарь VONATEX™.
Указатели УНВЛ-0,4-УНТЕХ и УНВЛ-0,4М-УНТЕХ состоят из двух стеклопластиковых корпусов, содержащих элементы электрической схемы. Корпуса указателей соединены гибким изолированным проводом 6 в силиконовой морозостойкой изоляции. Каждый корпус состоит из рукоятки 1, изолирующей части 2, рабочей части 3, контакта-наконечника 4 и ограничительного кольца 7.
Элементами индикации являются светодиоды высокой яркости, расположенные в рабочей части одного из корпусов указателя.
Указатели низкого напряжения для воздушной линии УНВЛ-0,4-УНТЕХ и УНВЛ-0,4М-УНТЕХ имеют несъемный затенитель 5 (см. рис. 1) и не содержат элементов питания.
Минимальное напряжение срабатывания индикации указателей низкого напряжения УНВЛ-0,4-УНТЕХ и УНВЛ-0,4М-УНТЕХ не превышает 25 В.
Принцип работы указателей напряжения УНВЛ-0,4-УНТЕХ и УНВЛ-0,4М-УНТЕХ основан на протекании активного тока при непосредственном прикосновении к токоведущим частям только обоими контактами-наконечниками токоведущих частей указателя.
Яркая светодиодная индикация хорошо заметна на фоне солнечного неба на расстоянии до 10 м от земли. Свечение светодиода свидетельствует о наличии напряжения на ВЛ электропередачи.
Во избежание ослепления солнечными лучами и для улучшения различимости свечения индикатора рекомендуется пользоваться очками с затемненными стеклами.
◄ Рис. 2. Внешний вид указателя напряжения УНВЛ-0,4М-УНТЕХ, позволяющего измерять напряжение с помощью внешнего вольтметра 1. Разъемы 2 выполнены безопасно, со скрытыми от прикосновения контактами
Указатели низкого напряжения УНВЛ-0,4-УНТЕХ и УНВЛ-0,4М-УНТЕХ позволяют определять наличие/отсутствие напряжения традиционно или без подъема на опору с помощью двух универсальных электроизолирующих штанг, поставляемых по заказу (рис. 3).
Совместное применение защитных средств позволяет обойтись без приставных лестниц и других приспособлений для подъема на высоту.
При этом с земли можно быстро проверить наличие/отсутствие напряжения на всех опорах вдоль линии, а подниматься нужно только на ту опору, на которой необходимо выполнять работы.
При работе с опоры указатели обеспечивают приближение руки к проводу ВЛ на расстояние не менее 0,6 м.
Перед началом работы необходимо проверить работоспособность указателя напряжения УНВЛ-0,4-УНТЕХ на электроустановке до 400 В, заведомо находящейся под напряжением, либо специальным проверочным устройством УПУН-2014.

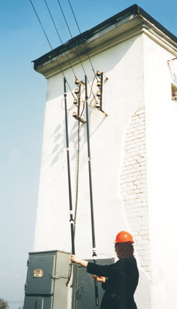

◄ Рис. 3. Определение наличия/отсутствия напряжения с земли на вводе в ТП 10/0,4 кВ с помощью указателя низкого напряжения УНВЛ-0,4-УНТЕХ
