Устройство для разряда конденсаторов УРК-0,4-70-01-УНТЕХ

Устройство для разряда конденсаторов УРК-0,4-70-01-УНТЕХ применяется в электроустановках до 0,4 кВ и предназначено для разряда конденсаторов, снятия остаточного потенциала с отключенных кабельных линий и т. п. Устройство можно также использовать в качестве двухполюсного указателя напряжения при выполнении следующих работ:
● определение наличия или отсутствия напряжения на электроустановках постоянного и переменного тока напряжением до 0,4 кВ;
● проверка совпадения фаз в электроустановках переменного тока напряжением до 0,4 кВ;
● определение наличия наведенного напряжения и оценка мощности источника наведенного напряжения на ВЛ и КЛ.
Устройство состоит из двух стеклопластиковых корпусов, содержащих элементы электрической схемы и соединенных между собой гибким проводом в силиконовой оболочке. Электрическая схема УРК-0,4-70-01-УНТЕХ содержит нагрузочный резистор для снятия остаточного потенциала, а также блок индикации наличия напряжения. Элементами индикации являются светодиоды, расположенные в корпусе указателя. Несъемный затенитель обеспечивает улучшение видимости свечения светодиодов при ярком внешнем освещении. На затенителе с помощью гибкого держателя со страховочным шнуром закреплен курсовой фонарь VONATEX™, обеспечивающий повышение безопасности и производительности работ в условиях недостаточной освещенности.

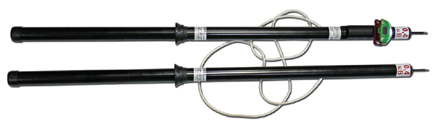

◄ Рис. 1. Устройство УРК-0,4-70-01-УНТЕХ

Снятие остаточного заряда, потенциала, а также определение наличия или отсутствия напряжения производится путем одновременного касания обоими контактами-наконечниками токоведущих частей различных фаз, фазных и нулевых проводников переменного тока или проводников с разной полярностью постоянного тока.
При разряде трехфазных конденсаторных установок наконечники прикладываются и удерживаются до полного прекращения свечения индикатора попеременно между всеми тремя фазами по два-три раза (А−В, А−С, В−С, А−В, А−С, В−С и т. д.). Повторная процедура разряда необходима потому, что полный разряд трех конденсаторов, соединенных в треугольник, возможен только при одновременном присоединении разрядного устройства сразу к трем точкам. Это потребует изготовления трехполюсного индикатора и двух операторов, что весьма неудобно.
В случаях, когда после удержания наконечников на разряжаемых токоведущих частях в течение 5−8 секунд яркость свечения светодиодов не уменьшается, можно сделать вывод о том, что с электроустановки не снято рабочее напряжение.

Технические характеристики УРК-0,4-70-01-УНТЕХ
